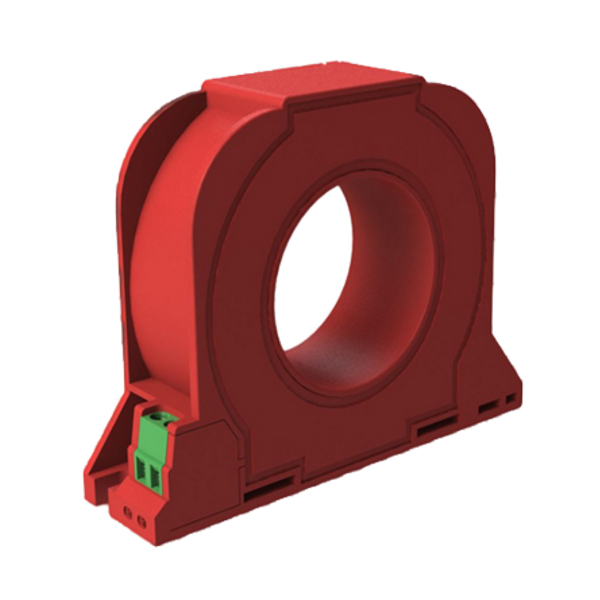

臺誼TY-Y4穿心式5剩余電流互感器安裝性能特點及技術參數說明
來源： 時間：2020-03-29
臺誼TY-Y4穿心式5剩余電流互感器安裝性能特點及技術參數說明
一、TY-Y4穿心式5剩余電流互感器概述
穿心式電流互感器主要用于電纜電路環境中，其結構簡單、體積小巧、應用靈活，并根據主回路所用的電纜規格有多種穿心孔徑相對應，本系列產品能夠滿足0.2級，0.5級，1級等不同精度的技術要求；同時，還可以滿足新國標對平衡特性的嚴苛要求，不平衡電流輸出值亦可以優于30mA，10mA,5mA,甚至于3mA，大大降低由主回路電流磁場干擾而引起的誤報警，為設備的可靠性提供了充分的保障。優異先進的制作工藝流程。保證了其準確度等級，可靠性等技術要求，本系列產品滿足GB14287.2-2014的要求。
二、TY-Y4穿心式5剩余電流互感器性能特點
穿芯結構、阻燃性環氣樹脂澆注，穩定性好
采用高導磁鎳鋼或納米晶，線性度好、靈敏度高
優異的平衡特性、并具有極強的抗電磁場干擾能力
三、TY-Y4穿心式5剩余電流互感器選型及參數
型號 內徑mm 過線電流A 檢測介質 外形尺寸（寬×深×高）
TY-Z45 Φ45 100 電纜 108×28×83
TY-Z65 Φ65 225 電纜 128×30×105
TY-Z80 Φ80 400 電纜 160×32×128
TY-Z1535 150×35 225 銅排 231×32×86
TY-Z1935 190×35 400 銅排 271×32×86
TY-Z2446 240×46 630 銅排 327×35×102
工作頻率 50～400Hz
額定輸出 10mA～5A
測量范圍 10%ln～130%ln
額定輸出 0～1V（A或）0～0.25mA
比值差 ≤±0.1%
相位差 ≤±0.1分
介質強度 2.5KV/1mA/1min
絕緣電阻 DC500V/1000Ma/min
外殼 ABS,阻燃等級94-V0
骨架 PBT
鐵芯 鎳剛或納米晶
內部結構 環保型環氧樹脂澆注
施工方案 螺絲固定
工作溫度 -12℃～+45℃
環境濕度 ≤85%
接線方式 端子型屏蔽絞線1.5米
