電氣、弱電、消防火災報警安裝工程注意事項須知
來源： 時間：2020-04-12
電氣、弱電、消防火災報警安裝工程注意事項須知
1、工程概況及特點
?工程電氣安裝工程主要包含建筑動力，照明，防雷接地，消防配電，人防配電，消防報警系統，弱電系統，其中弱電內容：綜合布線系統，有線電視系統，五表遠傳系統，可視對講及家具報警系統，醫院病房呼叫系統，電視監控系統及周界防范系統。
工程供電電源自單位變電所引入四路10KV高壓電源，滿足一級負荷供電要求。
動力配電與地下室一層設置A、B兩座變電所，分別向A、B兩幢高層住宅及機關醫院供電，住宅供電方式通過預制分支電纜供電，電表箱集中設置于各層電器豎井內，線路敷設為設置電氣豎井，電纜通過電纜橋架結合穿鋼管暗敷。設備安裝：配電室、水泵房、電梯、機房等處配電柜落地安裝，電氣豎井、風機房等處配電箱以及控制箱未明裝（下底標高為1.6m）。商場辦公走道處為暗裝（下底標高為1.4），有標注除外。開關高度為1。4米，插座安裝高度除注明者外，安裝高度均為0.3米。
照明電源引自變電室，線路敷設為BV型導線，穿焊接鋼管、電線鋼管或PVC管，其中地下室負一層、負二層、樓梯間外采用焊接鋼管、電線管。其余采用PVC管。
消防配電：本工程消防負荷為一類，消防設備供電電源均采用雙電源末端雙電源切換，導線為阻燃導線，穿焊接鋼管或阻燃線槽敷設。應急照明采明自帶蓄電池的燈具與集中設置EPS電池柜相結合。
防雷接地：本工程防雷等級為二類，屋頂暗敷10*10避雷網（采用鍍鋅扁園鋼）。利用柱內二根主筋作引下線。利用基礎作接地極。屋頂所有金屬構件均需與屋頂避雷網可靠焊接。四層以上每隔三層在其結構圈梁內敷設一圈-40*4鍍鋅扁鋼作均壓環，施工過程中，需測試接地電阻小于1歐姆，否則需加打人工接地極。
接地方式采用TN-C-S方式。接地系統采用防雷接地，工作接地、安全接地、弱電設備接地等聯合接地。
地下室水泵房、空調機房。變配電房等采用等電位設計，沿設備間暗敷一根-40*4鍍鋅扁鋼作接地干線，且每隔1.5米處預留一連接端子。電氣豎井內通長明敷二根-40*4鍍鋅扁鋼作接地干線，且每接地均采用二點接地。
工程火災自動探測報警系統為二級，設在A樓一層，設計為智能兩總線制，火災自動探測裝置按區域、房間、場所、功能、環境條件等特點，區別配置。各層均設區域報警顯示箱一臺，顯示本層火警狀態。系統接地采用綜合接地裝置，接地電阻不大于1歐。感溫、感煙探測器吸頂明裝，消防栓破玻璃按鈕、手動報警器、對講插孔、電控防火卷簾門的手動控制按鈕均墻壁上明裝，高度1.4米；火警警鈴、火警頻閃燈中心距地2.4米；信號輸入模塊、輸出控制模塊在被控設備附近墻壁上明裝或頂內暗裝；緊急廣播嵌頂暗裝。所有聯動控制傳輸線均采用阻燃型導線。
本工程消防系統的工作聯動要求：當確認火災發生時，自動啟動消防泵，且水流指示器動作時啟動噴淋，電梯迫降至底層待命并接受其反饋信號，著火層及上下層警鈴、消防廣播各層聯動控制切斷相關部位電源、控制切斷相關部位的空調、排風機電源、切斷非消防照明電源、關閉防火卷簾門下降到底。
本工程設有安全防范系統工程，由電視監控系統、門禁系統等組成，由裙房二層保安控制中心統一控制管理。本樓的電視監控系統攝像部分設計為CCD攝像機，室內要求為低照度，室外要求為極低照度或紅外線。攝像機主要布防于各層電梯間、樓梯入口及公共走廊等地。攝像傳輸線路為防電磁干擾的SYKV－75－5同軸電纜沿線槽、或吊頂內敷設，分支線采用穿KBG管頂內或墻內暗敷。門禁系統，為智能感應卡單一控制，當發生火災火警時，接受消防報警系統的聯動訊號，按火災層區自動解除門禁。安全防范系統的工作接地也采用主樓的綜合接體體。電視監控系統的攝像機外殼就近與鄰近的接地干線作可靠接地連接。為防感應雷擊及高電位的損害，接地采用35mm2銅蕊線穿PVC管暗敷于墻內。
本工程有線電視系統訊號由內部有線電視網引入本樓，，技術要求采用30MHZ—1GHZ聲音和電視信號的電纜的配線系統，綜合樓由調度樓引入。系統的傳輸分配設備的部件設計要求具備防電磁輻射和電磁波入侵的屏蔽性能。干線、分干線采用SYKV-75-9型同軸電纜；分支線采用SYKV-75-5型同軸電纜，分支分配器帶外殼吊頂內明裝；干線、分干線沿弱電井、及各層走廊上線槽敷設；分支線采用KBG管頂內、墻內暗敷；用戶終端盒墻上暗裝，中心距地0.3米。設備和部件輸出和輸入防抗為75歐。有線電視系統的同軸電纜金屬外殼、金屬穿管、線槽、設備的外露可導電部分均與接地體聯接。
綜合布線系統采用開啟式星型拓?fù)浣Y(jié)構，能支持電話、數據信息、圖文、圖象等多媒體業務，其中計算機數據信息設備采用RJ45插接式模塊，語音設備采用IDC卡接式模塊。設備的連接與連接電纜插頭相匹配，不同的插頭和插座之間的連接加裝適配器。插接式及卡接式模塊墻上暗裝，高度0.3米。數據信息到插座采用4對8蕊超五類線，純語音插座布線采用3類線。干線系統采用6蕊多膜光纜沿弱電間線槽敷設。水平子系統采用線槽沿房間吊頂內梁下5CM敷設，引向數據信息和語音插座的支線為穿KBG管敷設。綜合布線布放的電纜線和光纜為阻燃型，配線架落地安裝。
廣播系統為專設音樂性廣播系統，在綜合樓二層多功能廳西側單設音響控制室，內設歌舞音樂專用廣播機組，廣播系統在多功能廳不舉行活動時，可供一層中庭背景音樂；廣播系統的調音臺、廣播機組、音箱均落地安裝，話筒插座埋地安裝；中庭音箱墻上明裝；音響控制室預留接地端子箱與本樓綜合接地相連。
監理工作流程
1.參加圖紙會審，核查電氣圖紙與土建、水衛、暖通等有無交叉矛盾之處，提出監理審圖意見。
2.督促并審查施工單位報審施工組織設計（方案），電氣上崗人員及其上崗證件，核查施工單位的施工檢驗儀表設備、工具的數量、型號規格及有關證件。
3.按進度督促并核驗施工單位報驗的電纜、電線、母線、接地體材料、避雷針型號規格等與圖紙設計是否相符；核查電氣材料、設備產品合格證（質保書）、試驗技術報告等是否符合要求和有關標準，必要時現場或委托有資質的單位作電氣性能測試。
4.現場驗收施工單位制作的零部件、預埋件和隱蔽工程，并進行隱蔽驗收單簽證，零部件制作認可；對電氣設備進行開箱檢查，檢查配電柜、箱、燈具的型號規格、合格證、生產許可證、出廠試驗報告、產品說明書、備件是否完備，并進行外觀檢查；現場檢查土建的配合施工部分是否滿足安裝條件，預留、預埋是否符合設計要求。上述檢查合格后給以認可，不合格通知相關單位不予使用，并督促退場、返工、并做好相關記錄或標識。
5.現場監督施工單位按規范施工，督促施工單位的自檢自評工作并按相關要求規定報驗，監理師進行中間驗收簽證，不合格時監理師下達“監理通知單”，令其整改，整改合格后才能進行下道工序施工。
6.監督施工單位的電氣性能測、調試工作，記錄測、調試過程和情況。
7.參加竣工驗收，審核竣工技術資料，對電氣安裝工程質量提出評估意見。
監理依據
1.監理合同與施工承包合同；
2.施工圖紙；
3.電氣安裝工程施工方案和監理細則；
4.監理規劃書和本工程總體施工組織設計；
5.如下技術標準：
（1）《建筑電氣安裝工程施工質量驗收規范》GB50303-2002
（2）《建筑工程施工質量驗收統一標準》GB50300-2001
（3）《建筑與建筑群綜合布線系統工程驗收規范》GB/T50312-2000
（4）《火災自動探測報警系統施工驗收規范》GB-50166-98
（5）《智能建筑弱電工程設計施工圖集》97X700
（6）《供配電系統施工驗收規范》
（7）《低壓配電系統施工規范》
（8）--有關電氣材料、設備的產品技術標準
（9）--建設工程強制性標準條文
（10）本工程涉及的其它規范、標準、圖集、法律及有關規定的要求
主體施工過程安裝監督
1.施工前認真熟悉圖紙，吃透設計意圖，并與土建圖、水、暖通圖紙進行核對，避免施工中出現“交叉撞車”現象；
2.按設計圖紙、驗收規范及有關技術文件嚴格貫徹監理規劃及施工組織設計（方案），督促施工單位對工程重要部位、關鍵工序要提出單項施工方案（措施），實行監理堅持巡視、旁站制度，保障電氣工程高標準達到工程驗收標準規范的要求。
3.管路敷設干管采用鋼管，其余采用KBG電線管，為保障配管的電氣性能，配管時接管處使用電復合脂，箱盒采用跨焊措施。配管時其彎曲不得有明顯皺折、凹穴和裂縫等現象，彎扁度小于管外徑的10%，彎曲半徑暗配時為管外徑的6倍d以上，埋地下時應不小于管外徑的10倍d，并做好管子除銹及防腐及其它處理工作，保證管內無鐵屑及毛刺，管內無堵塞，管口光滑；
4.埋入砼柱、板的箱、盒應緊貼模板固定牢靠（可焊接到結構筋上固定），防止搗砼時管盒移位和砼漿灌進管內；
5.土建結構在完成墻體砌筑完成后，未粉刷前必須做好預埋、安裝敷設工作，保證管子、盒子、箱體等安裝就位，符合設計與施工規范要求，平整、牢固、標高準確，不準許在粉刷后再開槽打洞或其它破壞性的施工。穿線時先將管內積水、雜物清掃干凈，穿線時裝好管口護口，及時拼頭做好線路絕緣工序；
6.接地保護形式采用TN-S系統，利用基礎鋼筋并埋設鍍鋅扁鋼作接地體，外加人工接地體。防雷、工作接地、保護、弱電采用綜合接地體做總等電位聯結安裝，做法見《97SD567》圖集，接地電阻不大于1歐；
7.等電位箱與綜合接地體之間采用-40X4熱鍍鋅扁鋼相連接。
對安裝施工作業程序和方法監督
1.變配電設備安裝
（1）遵守如下施工工藝流程：
設備運至現場及安裝機具準備 器具檢查 本體及附件安裝 接地（按零）支線敷設 進行電氣試驗 本體密封檢查 試運行；
（2）設備到場后監理師應與業主、承包人作下列驗收檢查：
設備型號規格必須符合設計要求，附件、備件齊全；
制造廠的技術文件應完備齊全；
按《電氣裝置安裝工程及施工驗收規范》有關規定作外觀檢查。
（3）高低壓開關柜、動力配電箱、設備技術資料、質量保證書及產品合格證必須齊全，設備完好無損，附件、配件齊全；
（4）柜基礎槽鋼安裝已完成，嚴格執行《電氣裝置安裝工程施工及驗收規范》GBJ50171-92要求，尤其高低柜基礎槽鋼安裝水平誤差不得超過5/1000，應可靠接地。柜與柜之間采用螺栓連接，成排柜頂部水平偏差小于5毫米，盤面垂直度小于5毫米；
（5）變壓器基礎軌道應水平，軌距與軌距應配合，裝有氣體繼電器的變壓器應使其頂蓋沿氣體繼電器流方向有1-1.5%的升高坡度（制造廠規定不須坡度者除外）。裝有滾輪的變壓器滾輪能轉動靈活，變壓器就位后將滾輪用能拆卸的制動裝置加以固定；
（6）變壓器試運行時作如下規定進行檢查：
中性點接地系統的變壓器在進行沖擊合閘時其中性點接地完好；
變壓器--次投入時全電壓合閘，（如有條件時從零起壓），沖擊合閘由高壓側投入；
--次受電后保持持續時間10分鐘，觀察變壓器有無異常情況。
（7）質量標準及檢驗方法：
質量標準及檢驗方法遵守《10KV及以下變電所施工驗收規范》。
（8）注意監督施工單位克服如下常見質量問題：
箱體開孔不準確，使用電、氣焊切割孔洞與電管徑大小不符要求；
柜與柜之間縫隙偏大，基礎槽鋼預埋有偏差，校平時不仔細。
（9）提供如下核查資料：
耐壓試驗記錄和絕緣電阻值；
低壓電器調整、整定記錄表；
產品合格證及出廠試驗記錄；
建筑電氣變配電室子分部工程各分項工程安裝質量檢查評定表。
2.電纜敷設及電纜橋架。
（1）、該部分施工遵守如下施工工藝流程：
產品質量檢查 放線定位 挖溝 敷設電纜 鋪砂、蓋磚 回填 做終端頭 電氣性能測試 接線；
（2）、纜線敷設嚴禁有絞擰、鎧裝壓扁、護層斷裂和表面嚴重劃傷等缺陷，直埋電纜嚴禁在管道上面和下面平行敷設。電纜敷設的坐標和標高正確，排列整齊，標志明確清楚，走向正確，防燃、隔熱和防腐要求的保護措施完整；
（3）支架上敷設電纜，固定可靠，排列順序正確，控制電纜在電力電纜下面，電纜轉彎和分支處不紊亂，走向整齊清楚，標志清晰，直埋電纜的隱蔽工程記錄和坐標圖齊全準確；
（4）橋架安裝固定采用螺栓聯接，螺母朝外聯接牢固不松動，杜絕用電、氣焊切割橋架及配件，吊、支、托架與預埋件固定采用電焊焊接，切割和焊接部位應刷涂同色防腐面漆及防銹底漆；
（5）管內穿線宜在建筑物的抹灰及地面工程結束后進行，穿線前應將管內積水及雜物清掃干凈，導線在管內不得有接頭和扭結，管口處要安裝護圈保護導線；
（6）提供如下核查資料：
產品說明書、合格證、試驗記錄及安裝說明等文件；
安裝工程及隱蔽工程的技術記錄資料。
3.器具及配電箱安裝：
（1）遵守以下施工工藝流程：
器具、配電箱進場、安裝機具準備 燈具、開關安裝 配電盤安裝 導線與器具連接 絕緣電阻測試 通電試運行；
（２）配電箱安裝位置正確，部件齊全，箱體開孔合適，切口整齊，多管進箱排列整齊，管口排列整齊，套管與箱體連接緊固，壓接可靠，配電箱蓋緊貼墻面，零線經匯流排（零端子）連接排行清晰、無絞接現象；
（３）導線與器具牢固緊密、不傷芯線，壓線連接時壓緊無松動，螺栓連接時在同一端子上導線不超過兩根，防松墊圈配件齊全；
（４）開關切斷相線、螺口燈頭相線應接在中心觸點的端子上。三相插座接線相序排列一致，面對插座左零右火接線，單相三孔、三相四孔插座的接地線接在正上方。插座的接地線單獨敷設不與零線混同，地線采用黃綠相間雙色線；
（５）各分支回路絕緣電阻測試合格后方可進行燈具試驗，絕緣電阻一般不小于0.5mΩ；
（６）質量標準及驗收方法遵守：
《建筑電氣安裝工程施工質量驗收規范》GB50303-2002
《建筑工程施工質量驗收統一標準》GB50300-2001
（７）監督施工單位克服如下常見質量問題：
配電箱、盤安裝不符合要求：箱體不正、距地高度不一致，接地位置亂接，分支零線并頭亂接，不設回路編號，箱內外污染；
（８）提供如下核查資料：
①制造廠家提供的產品說明書、產品測試報告、合格證；
②隱蔽工程記錄數據表；
③器具及配電箱等安裝記錄數據表及分項工程質量驗收表。
4.低壓電器安裝。
（１）遵守如下施工工藝流程：
低壓電器進場、安裝及試驗機具準備 低壓電器安裝前檢查 電器安裝 電器操動機構安裝 電器引線焊接 接地（接零）支線敷設 電器絕緣測量電阻值試驗 工程驗收；
（２）電器設備和器材到達現場后，監理工程師應與業主、承包人作下列驗收檢查：
①電器規格應符合設計要求，附件備件齊全；
②電器產品的技術文件齊全；
③按《電氣裝置安裝工程施工及驗收規范》有關規定作外觀檢查。
（３）低壓電器安裝前，土建工程應具備下列條件：
①拆除對電器安裝有妨礙的模板、腳手架等，場地清除干凈；
②室內地面基層施工完畢，并在墻上標出抹面標高；
③設備基礎及構架達到允許安裝的強度，焊接構件的機械強度符合設計要求；
④預埋件、預留孔的位置和尺寸符合設計要求，預埋件牢固可靠。
（４）電器的外部接線應符合下列要求：
①按電器的接線端頭標志接線；
②一般情況下，電源側導線應連接在進線端（固定觸頭接線端），負荷側導線應接在出線端（可動觸頭接線端）。
（５）低壓電器絕緣電阻的測量應符合下列規定：
①測量部位；觸頭在斷開位置時，同極的進線與出線端之間；觸頭在閉合位置時，不同極的帶電位部件之間；各帶電部分與金屬外殼之間；
②測量絕緣電阻使用的兆歐表電壓等級可使用500伏或1000伏兆歐表，絕緣電阻值不小于0.5mΩ。
（６）低壓電器按其負荷性質及安裝場所需要進行檢驗和整定，應符合設計要求；
（７）質量及驗收標準：
《建筑電氣安裝工程施工質量驗收規范》GB50303-2002
《建筑工程施工質量驗收統一標準》GB50300-2001
（８）提供核查資料如下：
①產品說明書、試驗記錄、合格證件；
②電機試驗記錄表；
③電機檢查和接線分項工程質量驗收表。
5．避雷針（網）及接地裝置安裝：
（１）遵守如下施工工藝流程：
材料和機具準備 接地體安裝 接地線安裝 引下線敷設安裝 避雷針（網）安裝 接地電阻測試；
（２）屋頂上裝設的防雷網與金屬構件應焊成一整體，引下線應采用焊接；
（３）避雷網及其引下線及接地裝置用的緊固件，均應采用鍍鋅制品；
（４）電氣裝置的接地工程應配合土建施工同時進行，其隱蔽部分在覆蓋前作好中間檢查和驗收；
（５）接地體（線）的埋深距地面為1m，接地體的引出線應作防腐處理，使用鍍鋅扁鋼的引出線的焊接部位應補刷防腐漆；
（６）垂直接地體的間距不小于其長度的兩倍，水平接地體的間距不大于5m，接地體與建筑物的距離不宜小于3m；
（7）電氣裝置每個接地部分，應單獨以接地線與接地干線相連接，不得在一個接地線中串連幾個需要接地部分；
（８）質量及驗收標準：
《建筑電氣安裝工程施工質量驗收規范》GB50303-2002
《建筑工程施工質量驗收統一標準》GB50300-2001
（９）督促施工單位克服如下常見質量問題：
①明敷防雷線不平直、不牢固，有高低起伏和彎曲現象，接地端漏墊彈簧圈等現象；
②接地線與接零線混接；
③接地極打入地下深度不夠，接地體埋深不足，焊接截面不標準。
（１０）提供如下核查資料：
①隱蔽工程檢查記錄表；
②接地電阻測試記錄表；
③分項工程質量驗收表。
6．綜合布線系統施工安裝
（1）遵守以下施工工藝流程：
施工前檢查（管路預埋、環境、器材、安全、防火） 設備安裝 線纜布放 線纜終結 系統測試
（2）土建預留孔洞、機房面設置、安全防火等要求是否符合設計要求
（3）器材到達現場后，與業主、承包人作如下檢查：
①外觀檢查及出廠合格證、各種檢測報告；
②型式、規格、數量是否符合設計等方面的要求；
③各種器材的技術文件是否齊備；
④對電纜光纖的電氣性能、電氣特性進行測試。
（4）設備安裝檢查： 檢查交接間、設備間、設備機柜、機架、配線部件及各種模塊的規格、外觀、位置、垂直、水平度等是否符合要求，標志是否齊全，各種螺栓是否擰緊，安裝工藝、接地、屏蔽、防震加固等安裝是否符合要求。
（5）線纜布放：電纜橋架及線槽布放安裝位置正確，安裝、接地、布放線路的工藝符合要求；線纜暗敷時，其配管、線槽等規格、位置、走向正確，符合設計；當要求有防護設置時，防護符合要求。
（6）纜線終結施工中，八位模式通用插座、配線部件、光纖及各種跳線的工藝要符合規定，線序排列嚴格按T586B標準執行。
（7）系統測試重點對工程的電氣性能和線纜特性進行測試，測試必須包括下列內容：
①連接圖；
②長度；
③衰減；
④近端串音（兩端都應測試）；
⑤設備中規定須測試內容；
⑥通電試驗記錄；
⑦接地系統測試。
（8）提供核查資料如下：
①設備、器材明細表及說明書、合格證、試驗記錄；
②測試記錄；
③竣工驗收記錄；
④隱蔽工程檢查記錄；
⑤分項工程質量驗收表。
7．火災自動報警系統施工安裝
（1）遵守如下施工工藝流程：
管路敷設（預埋） 橋架安裝 線纜布放（敷設） 設備安裝 接地 各種探測器安裝 各種按鈕安裝 控制臺（器）安裝 各種模塊安裝 調試前檢查、準備工作 系統調試
（2）施工前作如下檢查：
①火災報警設備必須為 建設單位認可的合格產品，規格和數量符合設計要求；
②所有用于施工的機具性能良好，測時儀表校驗合格；
③對預埋的管線按圖校對，交接記錄齊全。
（3）火災控測器的安裝，應符合下列規定：
①探測器到墻壁的距離大于0 .5米；
②探測器周圍0.5米范圍內，不應有遮擋物；
③探測器到空調送風口邊的水平距離大于1.5米，至多孔送風頂棚孔口的水平距離大于0.5米。
④走道頂棚上探險測器居中布置，感溫探測器的安裝間距不超過10米；感煙探測器不超過15米；
⑤探測器水平安裝須頃斜時，在按規定頃斜，但角度不能超過45度；
⑥探測器的底座固定牢靠，結線可靠充裕，分色清楚，標志明晰；
⑦探測器的確認燈，面朝主要入的方向，便于檢查。
（4）報警按鈕安裝應符合：
①報警按鈕安裝高度距地1.4米；
②安裝牢固，不頃斜；
③外接導線分色嚴格，標志清晰，余量充裕。
（5）報警控制器安裝應符合：
①配線整齊，結線牢固，排序清晰，無交叉，固定牢靠；
②導線余量充裕，綁扎成束；
③電纜蕊線和所配導線端部編號與圖紙一致；
④管口按要求封堵；
⑤電源線直接與消防電源連接，標志清楚，不易混淆。
（6）消防控制設備安裝：
①消防設備安裝前，應檢驗設備的規格、型號、數量、備配件等進行功能性的檢查，合格后才可安裝；
②設備的外接線原則上不準有金屬軟管作套管，當必須用時，不能大于2米，并用管卡固定，間距不大于0.5米，與盒（箱）用鎖母固定，并作好接地跨接；
③設備內的不同電壓等級，不同電源類別的端子應分開，標志清晰。
（7）系統接地采用本樓的綜合接體，電阻小于1歐。
（8）系統調試：
①調試前仔細檢查系統線路，對錯線、開虛焊、短路等不良情況進行處理；
②先分別對探測器、區域報警控制器、集中控制器、裝置、消防設備逐個進行單機通電檢查，正常后方可進行系統調試；
③進行功能性檢查，包括如下內容：
Ⅰ.火災報警自檢功能；
Ⅱ.消音復位功能；
Ⅲ.故障報警功能；
Ⅳ.火災優先功能；
Ⅴ.報警啟發記憶功能；
Ⅵ.電源自動切換和備用電源的自動充電功能；
Ⅶ.備用電源的欠壓和過壓報警功能。
（9）提供如下核查資料：
①設備器材合格證、檢測報告、明細表；
②施工竣工圖紙；
③測試記錄；
④隱蔽工程檢查記錄；
⑤設備開箱檢查記錄；
⑥系統說明書；
⑦分項工程質量驗收表；
⑧接地電阻測試記錄；
⑨試運行記錄。
8、安全防范系統施工安裝
本工程的安全防范系統主要分為兩個系統即：電視監控系統和門禁系統。
(1)、施工應遵守以下工藝流程：
施工前檢查（環境、器材） 器材安裝 線纜布放 線路聯結 系統測試
（2）施工前對系統使用的材料、部件和設備進行檢查：
①按照施工材料表對材料進行清點、分類；
②型式、規格、數量是否符合設計等方面的要求；
③各種器材的技術文件是否齊備；
④有源設備均通電檢查各項功能。
(3)、系統工程質量檢查內容如下：
①系統工程的施工質量(器材、控制設備、附屬件、線路聯接、接地等)；
②系統質量的主觀評價(攝像機的圖像、照度標準、水平清晰度；門禁設備的手持讀取器、編碼器、存儲系統等的工作情況)；
③系統質量的客觀測試(各種功能性測試)；
(4)、竣工時提交如下竣工資料：
①工程系統說明書；
②綜合系統圖；
③線槽、管道布線圖；
④設備配置圖；
⑤設備連接系統圖；
⑥設備說明書；
⑦設備器材一覽表；
⑧施工質量驗收記錄，測試記錄；
⑨隱蔽工程驗收記錄。
9、有線電視系統施工安裝
(1)工程施工前進行下列檢查：
①施工所需的設備、器材、輔材、儀器、機械等是否滿足施工要求；
②按施工材料表對所需材料、設備進行清點，其規格、型號、數量是否符合設計要求；
③對有源部件進行通電檢查。
(2)施工工程質量檢查要求：
①前端系統：設備及部件安裝位置正確，連接正確、美觀、整齊，進出線電纜符合設計要求，有標記；
②傳輸設備：符合安裝設計要求，各連接點正確、牢固、防水，空余端正確處理，外殼接地；
③輸出端口：輸出端口安裝位置正確、安裝美觀，符合設計要求；
④電纜及接插件：電纜走向、布線和敷設合理，架設、敷設的安裝附件選用符合要求，接插部件牢固。
(3)竣工時提交如下資料：
①系統調試記錄；
②工程系統圖；
③工程布線圖(標準層平面圖，管線位置，系統輸出口位置圖)；
④設備器材明細表。
⑤隱蔽工程驗收記錄
⑥施工質量驗收記錄。
六、 其它事項
1．對本工程設立如下見證點，在見證點施工前，施工單位要通知監理工程師。
（1）各種器材的試驗、檢驗；
（2）器材本體、附件、線路連接安裝；
（3）高低壓開關柜的安裝；
（4）電器的操動機構安裝，引線焊接；
（5）照明器具及配電箱（盤）的接地（接零）支線敷設；
（6）設備的開箱檢查；
（7）系統的開始試運行；
（8）橋架及明管路的敷設；
(9) 線路的布放。
2．對本工程設立如下停止點，在停止點時，施工單位要通知監理工程師到現場，監理工程師必須在約定的時間到達現場，經監理工程師認可后方可進行下道工序。
（1）埋管和暗管的隱蔽；
（2）避雷及接地裝置的接地安裝；
（3）等電位連接安裝；
（4）絕緣和接地電阻測試；
（5）系統功能性試驗和測試；
（6）電氣設備、電纜和繼電保護系統調整試驗；
（7）其它隱蔽工程。
（8）其它監理人員必須到位旁站或見證的施工工序。
1、工程概況及特點
?工程電氣安裝工程主要包含建筑動力，照明，防雷接地，消防配電，人防配電，消防報警系統，弱電系統，其中弱電內容：綜合布線系統，有線電視系統，五表遠傳系統，可視對講及家具報警系統，醫院病房呼叫系統，電視監控系統及周界防范系統。
工程供電電源自單位變電所引入四路10KV高壓電源，滿足一級負荷供電要求。
動力配電與地下室一層設置A、B兩座變電所，分別向A、B兩幢高層住宅及機關醫院供電，住宅供電方式通過預制分支電纜供電，電表箱集中設置于各層電器豎井內，線路敷設為設置電氣豎井，電纜通過電纜橋架結合穿鋼管暗敷。設備安裝：配電室、水泵房、電梯、機房等處配電柜落地安裝，電氣豎井、風機房等處配電箱以及控制箱未明裝（下底標高為1.6m）。商場辦公走道處為暗裝（下底標高為1.4），有標注除外。開關高度為1。4米，插座安裝高度除注明者外，安裝高度均為0.3米。
照明電源引自變電室，線路敷設為BV型導線，穿焊接鋼管、電線鋼管或PVC管，其中地下室負一層、負二層、樓梯間外采用焊接鋼管、電線管。其余采用PVC管。
消防配電：本工程消防負荷為一類，消防設備供電電源均采用雙電源末端雙電源切換，導線為阻燃導線，穿焊接鋼管或阻燃線槽敷設。應急照明采明自帶蓄電池的燈具與集中設置EPS電池柜相結合。
防雷接地：本工程防雷等級為二類，屋頂暗敷10*10避雷網（采用鍍鋅扁園鋼）。利用柱內二根主筋作引下線。利用基礎作接地極。屋頂所有金屬構件均需與屋頂避雷網可靠焊接。四層以上每隔三層在其結構圈梁內敷設一圈-40*4鍍鋅扁鋼作均壓環，施工過程中，需測試接地電阻小于1歐姆，否則需加打人工接地極。
接地方式采用TN-C-S方式。接地系統采用防雷接地，工作接地、安全接地、弱電設備接地等聯合接地。
地下室水泵房、空調機房。變配電房等采用等電位設計，沿設備間暗敷一根-40*4鍍鋅扁鋼作接地干線，且每隔1.5米處預留一連接端子。電氣豎井內通長明敷二根-40*4鍍鋅扁鋼作接地干線，且每接地均采用二點接地。
工程火災自動探測報警系統為二級，設在A樓一層，設計為智能兩總線制，火災自動探測裝置按區域、房間、場所、功能、環境條件等特點，區別配置。各層均設區域報警顯示箱一臺，顯示本層火警狀態。系統接地采用綜合接地裝置，接地電阻不大于1歐。感溫、感煙探測器吸頂明裝，消防栓破玻璃按鈕、手動報警器、對講插孔、電控防火卷簾門的手動控制按鈕均墻壁上明裝，高度1.4米；火警警鈴、火警頻閃燈中心距地2.4米；信號輸入模塊、輸出控制模塊在被控設備附近墻壁上明裝或頂內暗裝；緊急廣播嵌頂暗裝。所有聯動控制傳輸線均采用阻燃型導線。
本工程消防系統的工作聯動要求：當確認火災發生時，自動啟動消防泵，且水流指示器動作時啟動噴淋，電梯迫降至底層待命并接受其反饋信號，著火層及上下層警鈴、消防廣播各層聯動控制切斷相關部位電源、控制切斷相關部位的空調、排風機電源、切斷非消防照明電源、關閉防火卷簾門下降到底。
本工程設有安全防范系統工程，由電視監控系統、門禁系統等組成，由裙房二層保安控制中心統一控制管理。本樓的電視監控系統攝像部分設計為CCD攝像機，室內要求為低照度，室外要求為極低照度或紅外線。攝像機主要布防于各層電梯間、樓梯入口及公共走廊等地。攝像傳輸線路為防電磁干擾的SYKV－75－5同軸電纜沿線槽、或吊頂內敷設，分支線采用穿KBG管頂內或墻內暗敷。門禁系統，為智能感應卡單一控制，當發生火災火警時，接受消防報警系統的聯動訊號，按火災層區自動解除門禁。安全防范系統的工作接地也采用主樓的綜合接體體。電視監控系統的攝像機外殼就近與鄰近的接地干線作可靠接地連接。為防感應雷擊及高電位的損害，接地采用35mm2銅蕊線穿PVC管暗敷于墻內。
本工程有線電視系統訊號由內部有線電視網引入本樓，，技術要求采用30MHZ—1GHZ聲音和電視信號的電纜的配線系統，綜合樓由調度樓引入。系統的傳輸分配設備的部件設計要求具備防電磁輻射和電磁波入侵的屏蔽性能。干線、分干線采用SYKV-75-9型同軸電纜；分支線采用SYKV-75-5型同軸電纜，分支分配器帶外殼吊頂內明裝；干線、分干線沿弱電井、及各層走廊上線槽敷設；分支線采用KBG管頂內、墻內暗敷；用戶終端盒墻上暗裝，中心距地0.3米。設備和部件輸出和輸入防抗為75歐。有線電視系統的同軸電纜金屬外殼、金屬穿管、線槽、設備的外露可導電部分均與接地體聯接。
綜合布線系統采用開啟式星型拓?fù)浣Y(jié)構，能支持電話、數據信息、圖文、圖象等多媒體業務，其中計算機數據信息設備采用RJ45插接式模塊，語音設備采用IDC卡接式模塊。設備的連接與連接電纜插頭相匹配，不同的插頭和插座之間的連接加裝適配器。插接式及卡接式模塊墻上暗裝，高度0.3米。數據信息到插座采用4對8蕊超五類線，純語音插座布線采用3類線。干線系統采用6蕊多膜光纜沿弱電間線槽敷設。水平子系統采用線槽沿房間吊頂內梁下5CM敷設，引向數據信息和語音插座的支線為穿KBG管敷設。綜合布線布放的電纜線和光纜為阻燃型，配線架落地安裝。
廣播系統為專設音樂性廣播系統，在綜合樓二層多功能廳西側單設音響控制室，內設歌舞音樂專用廣播機組，廣播系統在多功能廳不舉行活動時，可供一層中庭背景音樂；廣播系統的調音臺、廣播機組、音箱均落地安裝，話筒插座埋地安裝；中庭音箱墻上明裝；音響控制室預留接地端子箱與本樓綜合接地相連。
監理工作流程
1.參加圖紙會審，核查電氣圖紙與土建、水衛、暖通等有無交叉矛盾之處，提出監理審圖意見。
2.督促并審查施工單位報審施工組織設計（方案），電氣上崗人員及其上崗證件，核查施工單位的施工檢驗儀表設備、工具的數量、型號規格及有關證件。
3.按進度督促并核驗施工單位報驗的電纜、電線、母線、接地體材料、避雷針型號規格等與圖紙設計是否相符；核查電氣材料、設備產品合格證（質保書）、試驗技術報告等是否符合要求和有關標準，必要時現場或委托有資質的單位作電氣性能測試。
4.現場驗收施工單位制作的零部件、預埋件和隱蔽工程，并進行隱蔽驗收單簽證，零部件制作認可；對電氣設備進行開箱檢查，檢查配電柜、箱、燈具的型號規格、合格證、生產許可證、出廠試驗報告、產品說明書、備件是否完備，并進行外觀檢查；現場檢查土建的配合施工部分是否滿足安裝條件，預留、預埋是否符合設計要求。上述檢查合格后給以認可，不合格通知相關單位不予使用，并督促退場、返工、并做好相關記錄或標識。
5.現場監督施工單位按規范施工，督促施工單位的自檢自評工作并按相關要求規定報驗，監理師進行中間驗收簽證，不合格時監理師下達“監理通知單”，令其整改，整改合格后才能進行下道工序施工。
6.監督施工單位的電氣性能測、調試工作，記錄測、調試過程和情況。
7.參加竣工驗收，審核竣工技術資料，對電氣安裝工程質量提出評估意見。
監理依據
1.監理合同與施工承包合同；
2.施工圖紙；
3.電氣安裝工程施工方案和監理細則；
4.監理規劃書和本工程總體施工組織設計；
5.如下技術標準：
（1）《建筑電氣安裝工程施工質量驗收規范》GB50303-2002
（2）《建筑工程施工質量驗收統一標準》GB50300-2001
（3）《建筑與建筑群綜合布線系統工程驗收規范》GB/T50312-2000
（4）《火災自動探測報警系統施工驗收規范》GB-50166-98
（5）《智能建筑弱電工程設計施工圖集》97X700
（6）《供配電系統施工驗收規范》
（7）《低壓配電系統施工規范》
（8）--有關電氣材料、設備的產品技術標準
（9）--建設工程強制性標準條文
（10）本工程涉及的其它規范、標準、圖集、法律及有關規定的要求
主體施工過程安裝監督
1.施工前認真熟悉圖紙，吃透設計意圖，并與土建圖、水、暖通圖紙進行核對，避免施工中出現“交叉撞車”現象；
2.按設計圖紙、驗收規范及有關技術文件嚴格貫徹監理規劃及施工組織設計（方案），督促施工單位對工程重要部位、關鍵工序要提出單項施工方案（措施），實行監理堅持巡視、旁站制度，保障電氣工程高標準達到工程驗收標準規范的要求。
3.管路敷設干管采用鋼管，其余采用KBG電線管，為保障配管的電氣性能，配管時接管處使用電復合脂，箱盒采用跨焊措施。配管時其彎曲不得有明顯皺折、凹穴和裂縫等現象，彎扁度小于管外徑的10%，彎曲半徑暗配時為管外徑的6倍d以上，埋地下時應不小于管外徑的10倍d，并做好管子除銹及防腐及其它處理工作，保證管內無鐵屑及毛刺，管內無堵塞，管口光滑；
4.埋入砼柱、板的箱、盒應緊貼模板固定牢靠（可焊接到結構筋上固定），防止搗砼時管盒移位和砼漿灌進管內；
5.土建結構在完成墻體砌筑完成后，未粉刷前必須做好預埋、安裝敷設工作，保證管子、盒子、箱體等安裝就位，符合設計與施工規范要求，平整、牢固、標高準確，不準許在粉刷后再開槽打洞或其它破壞性的施工。穿線時先將管內積水、雜物清掃干凈，穿線時裝好管口護口，及時拼頭做好線路絕緣工序；
6.接地保護形式采用TN-S系統，利用基礎鋼筋并埋設鍍鋅扁鋼作接地體，外加人工接地體。防雷、工作接地、保護、弱電采用綜合接地體做總等電位聯結安裝，做法見《97SD567》圖集，接地電阻不大于1歐；
7.等電位箱與綜合接地體之間采用-40X4熱鍍鋅扁鋼相連接。
對安裝施工作業程序和方法監督
1.變配電設備安裝
（1）遵守如下施工工藝流程：
設備運至現場及安裝機具準備 器具檢查 本體及附件安裝 接地（按零）支線敷設 進行電氣試驗 本體密封檢查 試運行；
（2）設備到場后監理師應與業主、承包人作下列驗收檢查：
設備型號規格必須符合設計要求，附件、備件齊全；
制造廠的技術文件應完備齊全；
按《電氣裝置安裝工程及施工驗收規范》有關規定作外觀檢查。
（3）高低壓開關柜、動力配電箱、設備技術資料、質量保證書及產品合格證必須齊全，設備完好無損，附件、配件齊全；
（4）柜基礎槽鋼安裝已完成，嚴格執行《電氣裝置安裝工程施工及驗收規范》GBJ50171-92要求，尤其高低柜基礎槽鋼安裝水平誤差不得超過5/1000，應可靠接地。柜與柜之間采用螺栓連接，成排柜頂部水平偏差小于5毫米，盤面垂直度小于5毫米；
（5）變壓器基礎軌道應水平，軌距與軌距應配合，裝有氣體繼電器的變壓器應使其頂蓋沿氣體繼電器流方向有1-1.5%的升高坡度（制造廠規定不須坡度者除外）。裝有滾輪的變壓器滾輪能轉動靈活，變壓器就位后將滾輪用能拆卸的制動裝置加以固定；
（6）變壓器試運行時作如下規定進行檢查：
中性點接地系統的變壓器在進行沖擊合閘時其中性點接地完好；
變壓器--次投入時全電壓合閘，（如有條件時從零起壓），沖擊合閘由高壓側投入；
--次受電后保持持續時間10分鐘，觀察變壓器有無異常情況。
（7）質量標準及檢驗方法：
質量標準及檢驗方法遵守《10KV及以下變電所施工驗收規范》。
（8）注意監督施工單位克服如下常見質量問題：
箱體開孔不準確，使用電、氣焊切割孔洞與電管徑大小不符要求；
柜與柜之間縫隙偏大，基礎槽鋼預埋有偏差，校平時不仔細。
（9）提供如下核查資料：
耐壓試驗記錄和絕緣電阻值；
低壓電器調整、整定記錄表；
產品合格證及出廠試驗記錄；
建筑電氣變配電室子分部工程各分項工程安裝質量檢查評定表。
2.電纜敷設及電纜橋架。
（1）、該部分施工遵守如下施工工藝流程：
產品質量檢查 放線定位 挖溝 敷設電纜 鋪砂、蓋磚 回填 做終端頭 電氣性能測試 接線；
（2）、纜線敷設嚴禁有絞擰、鎧裝壓扁、護層斷裂和表面嚴重劃傷等缺陷，直埋電纜嚴禁在管道上面和下面平行敷設。電纜敷設的坐標和標高正確，排列整齊，標志明確清楚，走向正確，防燃、隔熱和防腐要求的保護措施完整；
（3）支架上敷設電纜，固定可靠，排列順序正確，控制電纜在電力電纜下面，電纜轉彎和分支處不紊亂，走向整齊清楚，標志清晰，直埋電纜的隱蔽工程記錄和坐標圖齊全準確；
（4）橋架安裝固定采用螺栓聯接，螺母朝外聯接牢固不松動，杜絕用電、氣焊切割橋架及配件，吊、支、托架與預埋件固定采用電焊焊接，切割和焊接部位應刷涂同色防腐面漆及防銹底漆；
（5）管內穿線宜在建筑物的抹灰及地面工程結束后進行，穿線前應將管內積水及雜物清掃干凈，導線在管內不得有接頭和扭結，管口處要安裝護圈保護導線；
（6）提供如下核查資料：
產品說明書、合格證、試驗記錄及安裝說明等文件；
安裝工程及隱蔽工程的技術記錄資料。
3.器具及配電箱安裝：
（1）遵守以下施工工藝流程：
器具、配電箱進場、安裝機具準備 燈具、開關安裝 配電盤安裝 導線與器具連接 絕緣電阻測試 通電試運行；
（２）配電箱安裝位置正確，部件齊全，箱體開孔合適，切口整齊，多管進箱排列整齊，管口排列整齊，套管與箱體連接緊固，壓接可靠，配電箱蓋緊貼墻面，零線經匯流排（零端子）連接排行清晰、無絞接現象；
（３）導線與器具牢固緊密、不傷芯線，壓線連接時壓緊無松動，螺栓連接時在同一端子上導線不超過兩根，防松墊圈配件齊全；
（４）開關切斷相線、螺口燈頭相線應接在中心觸點的端子上。三相插座接線相序排列一致，面對插座左零右火接線，單相三孔、三相四孔插座的接地線接在正上方。插座的接地線單獨敷設不與零線混同，地線采用黃綠相間雙色線；
（５）各分支回路絕緣電阻測試合格后方可進行燈具試驗，絕緣電阻一般不小于0.5mΩ；
（６）質量標準及驗收方法遵守：
《建筑電氣安裝工程施工質量驗收規范》GB50303-2002
《建筑工程施工質量驗收統一標準》GB50300-2001
（７）監督施工單位克服如下常見質量問題：
配電箱、盤安裝不符合要求：箱體不正、距地高度不一致，接地位置亂接，分支零線并頭亂接，不設回路編號，箱內外污染；
（８）提供如下核查資料：
①制造廠家提供的產品說明書、產品測試報告、合格證；
②隱蔽工程記錄數據表；
③器具及配電箱等安裝記錄數據表及分項工程質量驗收表。
4.低壓電器安裝。
（１）遵守如下施工工藝流程：
低壓電器進場、安裝及試驗機具準備 低壓電器安裝前檢查 電器安裝 電器操動機構安裝 電器引線焊接 接地（接零）支線敷設 電器絕緣測量電阻值試驗 工程驗收；
（２）電器設備和器材到達現場后，監理工程師應與業主、承包人作下列驗收檢查：
①電器規格應符合設計要求，附件備件齊全；
②電器產品的技術文件齊全；
③按《電氣裝置安裝工程施工及驗收規范》有關規定作外觀檢查。
（３）低壓電器安裝前，土建工程應具備下列條件：
①拆除對電器安裝有妨礙的模板、腳手架等，場地清除干凈；
②室內地面基層施工完畢，并在墻上標出抹面標高；
③設備基礎及構架達到允許安裝的強度，焊接構件的機械強度符合設計要求；
④預埋件、預留孔的位置和尺寸符合設計要求，預埋件牢固可靠。
（４）電器的外部接線應符合下列要求：
①按電器的接線端頭標志接線；
②一般情況下，電源側導線應連接在進線端（固定觸頭接線端），負荷側導線應接在出線端（可動觸頭接線端）。
（５）低壓電器絕緣電阻的測量應符合下列規定：
①測量部位；觸頭在斷開位置時，同極的進線與出線端之間；觸頭在閉合位置時，不同極的帶電位部件之間；各帶電部分與金屬外殼之間；
②測量絕緣電阻使用的兆歐表電壓等級可使用500伏或1000伏兆歐表，絕緣電阻值不小于0.5mΩ。
（６）低壓電器按其負荷性質及安裝場所需要進行檢驗和整定，應符合設計要求；
（７）質量及驗收標準：
《建筑電氣安裝工程施工質量驗收規范》GB50303-2002
《建筑工程施工質量驗收統一標準》GB50300-2001
（８）提供核查資料如下：
①產品說明書、試驗記錄、合格證件；
②電機試驗記錄表；
③電機檢查和接線分項工程質量驗收表。
5．避雷針（網）及接地裝置安裝：
（１）遵守如下施工工藝流程：
材料和機具準備 接地體安裝 接地線安裝 引下線敷設安裝 避雷針（網）安裝 接地電阻測試；
（２）屋頂上裝設的防雷網與金屬構件應焊成一整體，引下線應采用焊接；
（３）避雷網及其引下線及接地裝置用的緊固件，均應采用鍍鋅制品；
（４）電氣裝置的接地工程應配合土建施工同時進行，其隱蔽部分在覆蓋前作好中間檢查和驗收；
（５）接地體（線）的埋深距地面為1m，接地體的引出線應作防腐處理，使用鍍鋅扁鋼的引出線的焊接部位應補刷防腐漆；
（６）垂直接地體的間距不小于其長度的兩倍，水平接地體的間距不大于5m，接地體與建筑物的距離不宜小于3m；
（7）電氣裝置每個接地部分，應單獨以接地線與接地干線相連接，不得在一個接地線中串連幾個需要接地部分；
（８）質量及驗收標準：
《建筑電氣安裝工程施工質量驗收規范》GB50303-2002
《建筑工程施工質量驗收統一標準》GB50300-2001
（９）督促施工單位克服如下常見質量問題：
①明敷防雷線不平直、不牢固，有高低起伏和彎曲現象，接地端漏墊彈簧圈等現象；
②接地線與接零線混接；
③接地極打入地下深度不夠，接地體埋深不足，焊接截面不標準。
（１０）提供如下核查資料：
①隱蔽工程檢查記錄表；
②接地電阻測試記錄表；
③分項工程質量驗收表。
6．綜合布線系統施工安裝
（1）遵守以下施工工藝流程：
施工前檢查（管路預埋、環境、器材、安全、防火） 設備安裝 線纜布放 線纜終結 系統測試
（2）土建預留孔洞、機房面設置、安全防火等要求是否符合設計要求
（3）器材到達現場后，與業主、承包人作如下檢查：
①外觀檢查及出廠合格證、各種檢測報告；
②型式、規格、數量是否符合設計等方面的要求；
③各種器材的技術文件是否齊備；
④對電纜光纖的電氣性能、電氣特性進行測試。
（4）設備安裝檢查： 檢查交接間、設備間、設備機柜、機架、配線部件及各種模塊的規格、外觀、位置、垂直、水平度等是否符合要求，標志是否齊全，各種螺栓是否擰緊，安裝工藝、接地、屏蔽、防震加固等安裝是否符合要求。
（5）線纜布放：電纜橋架及線槽布放安裝位置正確，安裝、接地、布放線路的工藝符合要求；線纜暗敷時，其配管、線槽等規格、位置、走向正確，符合設計；當要求有防護設置時，防護符合要求。
（6）纜線終結施工中，八位模式通用插座、配線部件、光纖及各種跳線的工藝要符合規定，線序排列嚴格按T586B標準執行。
（7）系統測試重點對工程的電氣性能和線纜特性進行測試，測試必須包括下列內容：
①連接圖；
②長度；
③衰減；
④近端串音（兩端都應測試）；
⑤設備中規定須測試內容；
⑥通電試驗記錄；
⑦接地系統測試。
（8）提供核查資料如下：
①設備、器材明細表及說明書、合格證、試驗記錄；
②測試記錄；
③竣工驗收記錄；
④隱蔽工程檢查記錄；
⑤分項工程質量驗收表。
7．火災自動報警系統施工安裝
（1）遵守如下施工工藝流程：
管路敷設（預埋） 橋架安裝 線纜布放（敷設） 設備安裝 接地 各種探測器安裝 各種按鈕安裝 控制臺（器）安裝 各種模塊安裝 調試前檢查、準備工作 系統調試
（2）施工前作如下檢查：
①火災報警設備必須為 建設單位認可的合格產品，規格和數量符合設計要求；
②所有用于施工的機具性能良好，測時儀表校驗合格；
③對預埋的管線按圖校對，交接記錄齊全。
（3）火災控測器的安裝，應符合下列規定：
①探測器到墻壁的距離大于0 .5米；
②探測器周圍0.5米范圍內，不應有遮擋物；
③探測器到空調送風口邊的水平距離大于1.5米，至多孔送風頂棚孔口的水平距離大于0.5米。
④走道頂棚上探險測器居中布置，感溫探測器的安裝間距不超過10米；感煙探測器不超過15米；
⑤探測器水平安裝須頃斜時，在按規定頃斜，但角度不能超過45度；
⑥探測器的底座固定牢靠，結線可靠充裕，分色清楚，標志明晰；
⑦探測器的確認燈，面朝主要入的方向，便于檢查。
（4）報警按鈕安裝應符合：
①報警按鈕安裝高度距地1.4米；
②安裝牢固，不頃斜；
③外接導線分色嚴格，標志清晰，余量充裕。

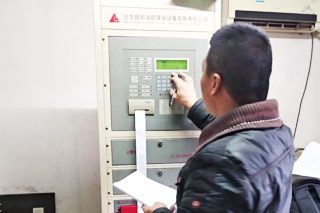

（5）報警控制器安裝應符合：
①配線整齊，結線牢固，排序清晰，無交叉，固定牢靠；
②導線余量充裕，綁扎成束；
③電纜蕊線和所配導線端部編號與圖紙一致；
④管口按要求封堵；
⑤電源線直接與消防電源連接，標志清楚，不易混淆。
（6）消防控制設備安裝：
①消防設備安裝前，應檢驗設備的規格、型號、數量、備配件等進行功能性的檢查，合格后才可安裝；
②設備的外接線原則上不準有金屬軟管作套管，當必須用時，不能大于2米，并用管卡固定，間距不大于0.5米，與盒（箱）用鎖母固定，并作好接地跨接；
③設備內的不同電壓等級，不同電源類別的端子應分開，標志清晰。
（7）系統接地采用本樓的綜合接體，電阻小于1歐。
（8）系統調試：
①調試前仔細檢查系統線路，對錯線、開虛焊、短路等不良情況進行處理；
②先分別對探測器、區域報警控制器、集中控制器、裝置、消防設備逐個進行單機通電檢查，正常后方可進行系統調試；
③進行功能性檢查，包括如下內容：
Ⅰ.火災報警自檢功能；
Ⅱ.消音復位功能；
Ⅲ.故障報警功能；
Ⅳ.火災優先功能；
Ⅴ.報警啟發記憶功能；
Ⅵ.電源自動切換和備用電源的自動充電功能；
Ⅶ.備用電源的欠壓和過壓報警功能。
（9）提供如下核查資料：
①設備器材合格證、檢測報告、明細表；
②施工竣工圖紙；
③測試記錄；
④隱蔽工程檢查記錄；
⑤設備開箱檢查記錄；
⑥系統說明書；
⑦分項工程質量驗收表；
⑧接地電阻測試記錄；
⑨試運行記錄。
8、安全防范系統施工安裝
本工程的安全防范系統主要分為兩個系統即：電視監控系統和門禁系統。
(1)、施工應遵守以下工藝流程：
施工前檢查（環境、器材） 器材安裝 線纜布放 線路聯結 系統測試
（2）施工前對系統使用的材料、部件和設備進行檢查：
①按照施工材料表對材料進行清點、分類；
②型式、規格、數量是否符合設計等方面的要求；
③各種器材的技術文件是否齊備；
④有源設備均通電檢查各項功能。
(3)、系統工程質量檢查內容如下：
①系統工程的施工質量(器材、控制設備、附屬件、線路聯接、接地等)；
②系統質量的主觀評價(攝像機的圖像、照度標準、水平清晰度；門禁設備的手持讀取器、編碼器、存儲系統等的工作情況)；
③系統質量的客觀測試(各種功能性測試)；
(4)、竣工時提交如下竣工資料：
①工程系統說明書；
②綜合系統圖；
③線槽、管道布線圖；
④設備配置圖；
⑤設備連接系統圖；
⑥設備說明書；
⑦設備器材一覽表；
⑧施工質量驗收記錄，測試記錄；
⑨隱蔽工程驗收記錄。
9、有線電視系統施工安裝
(1)工程施工前進行下列檢查：
①施工所需的設備、器材、輔材、儀器、機械等是否滿足施工要求；
②按施工材料表對所需材料、設備進行清點，其規格、型號、數量是否符合設計要求；
③對有源部件進行通電檢查。
(2)施工工程質量檢查要求：
①前端系統：設備及部件安裝位置正確，連接正確、美觀、整齊，進出線電纜符合設計要求，有標記；
②傳輸設備：符合安裝設計要求，各連接點正確、牢固、防水，空余端正確處理，外殼接地；
③輸出端口：輸出端口安裝位置正確、安裝美觀，符合設計要求；
④電纜及接插件：電纜走向、布線和敷設合理，架設、敷設的安裝附件選用符合要求，接插部件牢固。
(3)竣工時提交如下資料：
①系統調試記錄；
②工程系統圖；
③工程布線圖(標準層平面圖，管線位置，系統輸出口位置圖)；
④設備器材明細表。
⑤隱蔽工程驗收記錄
⑥施工質量驗收記錄。
六、 其它事項
1．對本工程設立如下見證點，在見證點施工前，施工單位要通知監理工程師。
（1）各種器材的試驗、檢驗；
（2）器材本體、附件、線路連接安裝；
（3）高低壓開關柜的安裝；
（4）電器的操動機構安裝，引線焊接；
（5）照明器具及配電箱（盤）的接地（接零）支線敷設；
（6）設備的開箱檢查；
（7）系統的開始試運行；
（8）橋架及明管路的敷設；
(9) 線路的布放。
2．對本工程設立如下停止點，在停止點時，施工單位要通知監理工程師到現場，監理工程師必須在約定的時間到達現場，經監理工程師認可后方可進行下道工序。
（1）埋管和暗管的隱蔽；
（2）避雷及接地裝置的接地安裝；
（3）等電位連接安裝；
（4）絕緣和接地電阻測試；
（5）系統功能性試驗和測試；
（6）電氣設備、電纜和繼電保護系統調整試驗；
（7）其它隱蔽工程。
（8）其它監理人員必須到位旁站或見證的施工工序。
